উচ্চতর জে অক্ষগুলি ভ্রমণ করে বিটি 40 স্পিন্ডল টেপার 1160 * 600 * 700 উল্লম্ব মেশিন সেন্টার স্বয়ংক্রিয় ধাতু প্রক্রিয়াকরণ যন্ত্র কেন্দ্র |
পণ্যের বিবরণ:
প্রদান:
|
নাম: | উল্লম্ব মেশিন সেন্টার VMC1580 | টেবিল আকার: | 1700 * 800mm |
---|---|---|---|
এক্স / Y / Z অক্ষ ভ্রমণ: | 1500/800 / 700mm | টাকু গতি: | 6000rpm |
টাকু মোমবাতি: | BT50 | টাকু এবং টেবিল মধ্যে দূরত্ব: | 170-870 মিমি |
নেট ওজন: | 12100kg | সর্বোচ্চ বোঝা: | 1500kg |
লক্ষণীয় করা: | সিএনসি ভিএমসি মেশিন,সিএনসি মিলিং মেশিন |

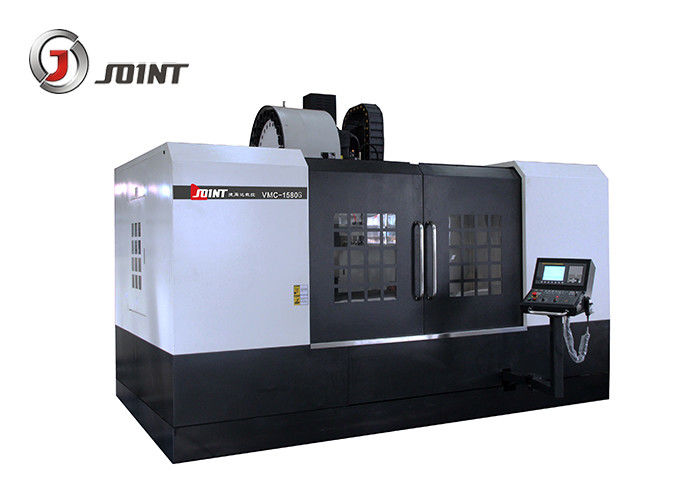

1.5 টন সর্বোচ্চ লোড সিএনসি মেশিন সেন্টার VMC1580 BT50 6000Rpm স্পিন্ড
তাৎক্ষণিক বিবরণ:
1. মাঝারি আকারের অংশ এবং ছাঁচ, একটি ক্রীড়ানুষ্ঠানের মধ্যে workpiece মিলিং, তুরপুন, বিরক্তিকর ইত্যাদি machining সমাপ্তির জন্য হতে পারে। উল্লম্ব CNC যন্ত্র কেন্দ্র প্রধানত ব্যবহৃত হয়।
2. এই মেশিন একক ব্যবহার করা যেতে পারে, এবং একটি উত্পাদন লাইন অংশে একাধিক অপারেশন জন্য ব্যবহার করা যেতে পারে।
3. আমাদের মেশিন শক্তিশালী কাটিয়া, উচ্চ গতির অবস্থান, যান্ত্রিক এবং বৈদ্যুতিক ইন্টিগ্রেশন, স্বয়ংক্রিয় চিপ নিয়ন্ত্রণ এবং নিরাপত্তা সুরক্ষা, ইত্যাদি বৈশিষ্ট্য আছে।
পণ্যের বৈশিষ্ট্য:
1. কম ঘর্ষণ ফ্যাক্টর এবং কম্পন শোষণ পরতে প্রতিরোধী possesses যা উন্নত ঢালাই সঙ্গে সমন্বয়। একে অপরের অবিচলিত স্লাইড।
2. 3-অক্ষ বল স্ক্রু 2.C3- স্তর preloading দ্বারা অক্ষের ফাঁক নির্মূল করে।
3. বড়-কোণের পি স্তরের সঠিক মিলিং বিয়ারিংগুলির সাথে ইকুইপিং ড্রাইভ স্পষ্টতা বৃদ্ধি করে। এটি প্রতিটি অক্ষকে চমৎকার পজিশনিং নির্ভুলতা এবং অবস্থানের সঠিকতা পুনরাবৃত্তি করে তোলে।
4. মসৃণ অবস্থান সময় এবং পরিমাণগত মধ্যে তেল ঢালা ভলিউমেটিক তেল পরিবেশক adoptting।
5. এক্স-অক্ষ এবং ইয়-অক্ষ জাপানের টিকেকে চারটি সীসা রেল বা এলএম গাইড গ্রহণ করে দ্রুত গতিতে উন্নতি করেছে।
উল্লম্ব মেশিন সেন্টার VMC1580 নির্দিষ্টকরণ
মডেল | একক | VMC1580 | ||
ভ্রমণ | এক্স অক্ষ | মিমি | 1500 | |
Y অক্ষ | মিমি | 800 | ||
Z অক্ষ | মিমি | 700 | ||
টাকু এবং টেবিল মধ্যে দূরত্ব | মিমি | 170-870 | ||
কাজ টেবিল | টেবিল আকার | মিমি | 1700 * 800 | |
সর্বোচ্চ। টেবিল লোড | কেজি | 1500 | ||
টি স্লট | পিসি-MM-মিমি | 5-22-135 | ||
পজিশনিং সঠিকতা | এক্স / Y / Z অক্ষ | মিমি | 0,012 / 0,008 / 0,008 | |
পুনরাবৃত্তি পজিশনিং সঠিকতা | এক্স / Y / Z অক্ষ | মিমি | 0,01 / 0,007 / 0,007 | |
টাকু | স্পন্দন ঘূর্ণন গতি | RPM | 6000 | |
টাকু মোমবাতি | BT50 | |||
ব্যাসরেখা | মিমি | Φ155 | ||
Rivet মডেল | BT40 45 ° | |||
দ্রুত ফিড | এক্স / Y / Z অক্ষ | মিঃ / মিনিট | 15/15/12 | |
ফিতা কাটা | এক্স / Y / Z অক্ষ | মিঃ / মিনিট | 8 | |
টুল পত্রিকা | ছাতা টাইপ | আয়তন | সরঞ্জামসমূহ | 20 |
খুব পরিবর্তন সময় (টিটি) | সেক | 6 | ||
সর্বোচ্চ। ব্যাস / দৈর্ঘ্য / সরঞ্জাম ওজন | মিমি | 135/200/15 | ||
সর্বোচ্চ টুল ব্যাস (কোন সরঞ্জাম সংলগ্ন) | মিমি | 185 | ||
আর্ম টাইপ | আয়তন | সরঞ্জামসমূহ | 24 | |
টুল পরিবর্তন সময় (টিটি) | সেকেন্ড | 3.5s | ||
সর্বোচ্চ। ব্যাস / / দৈর্ঘ্য / সরঞ্জাম ওজন | মিমি | 110/200/15 | ||
সর্বোচ্চ টুল ব্যাস (কোন সরঞ্জাম সংলগ্ন) | মিমি | 200 | ||
বৈদ্যুতিক মোট ক্ষমতা | কেভিএ | 35 | ||
মেশিন ওজন | কেজি | 10300 | ||
মাত্রা | মিমি | 4300 * 3900 * 3300 |
স্ট্যান্ডার্ড নিহত:
Fanuc কন্ট্রোলার সিস্টেম
8000Rpm টাকু
সম্পূর্ণ ঘনিষ্ঠ কভার
স্পন্দন এনকোডার অবস্থান সিস্টেম
তিন অক্ষ অভ্যন্তরীণ এনকোডার প্রতিক্রিয়া সিস্টেম
অটো তৈলাক্তকরণ সিস্টেম
বায়ুসংক্রান্ত সিস্টেম
আরএস 232 ইন্টারফেস
অপারেশন ইউনিট
RS232 ইন্টারফেস + কাজ হালকা
টুল এবং টুল বক্স
ঐচ্ছিক জিনিসপত্র:
সিমেস কন্ট্রোলার বা অন্যান্য নিয়ামক সিস্টেম
তেল কুল্যান্ট spindle
তাপ পরিবর্তনকারী
ছাতা টাইপ টুল পত্রিকা
আর্ম টাইপ টুল পত্রিকা
স্ক্রু টাইপ স্বয়ংক্রিয় পরিবাহক
চেইন টাইপ টুল পত্রিকা
4 অক্ষ ঘূর্ণমান টেবিল
রিং স্প্রে spindle
