উচ্চতর জে অক্ষগুলি ভ্রমণ করে বিটি 40 স্পিন্ডল টেপার 1160 * 600 * 700 উল্লম্ব মেশিন সেন্টার স্বয়ংক্রিয় ধাতু প্রক্রিয়াকরণ যন্ত্র কেন্দ্র |
পণ্যের বিবরণ:
প্রদান:
|
নাম: | উল্লম্ব মেশিন সেন্টার VMC1160 | টেবিল আকার: | 1300 * 650mm |
---|---|---|---|
এক্স / Y / Z অক্ষ ভ্রমণ: | 1100/600 / 750mm | স্পন্দন মোটর: | 11kw |
টাকু মোমবাতি: | BT40 45 ° | টাকু এবং টেবিল মধ্যে দূরত্ব: | 110-860 মিমি |
টাকু এবং কলামের মধ্যে দূরত্ব: | 690 মিমি | সর্বোচ্চ বোঝা: | 1000kg |
লক্ষণীয় করা: | সিএনসি ভিএমসি মেশিন,সিএনসি মিলিং মেশিন |

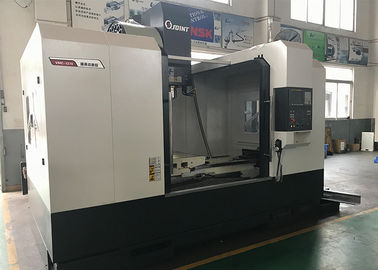

1 টন সর্বোচ্চ লোড উল্লম্ব সিএনসি মেশিন সেন্টার VMC1160 11kw স্পিন্ড মোটর
তাৎক্ষণিক বিবরণ:
1. VMC1160 চীন সিএনসি উল্লম্ব 3 এক্সিস মিলিং ছাঁচ মেশিন যন্ত্রপাতি, বিদ্যুৎ, জলবাহী চাপ, এবং সংখ্যাসূচক নিয়ন্ত্রণ একটি ইন্টিগ্রেশন সঙ্গে একটি স্পষ্টতা মেশিন টুল।
2. কাঠামোগত বৈশিষ্ট্য যে একটি উল্লম্ব টাইপ, পূর্ণ সুরক্ষা সঙ্গে worktable চলমান সিএনসি মেশিন সেন্টার, সমতল পৃষ্ঠ, বক্ররেখা পৃষ্ঠ, এবং গর্ত প্রক্রিয়াকরণ করতে পারেন।
3. মিলিং, বিরক্তিকর, তুরপুন এবং এই সমস্ত প্রক্রিয়াগুলিকে ট্যাপিং এক ক্ল্যাম্পিংয়ে তৈরি করা যেতে পারে এবং উত্পাদন দক্ষতা এবং যন্ত্রের গুণমান উন্নত করতে পারে।
4. VMC1160 এনসি সিস্টেমের কেন্দ্রীয় নিয়ন্ত্রণ, 5 অক্ষ 3 সংযোগ, এসি সার্ভ ড্রাইভ সিস্টেম, গিয়ার এবং রাক ড্রাইভ সিস্টেম এবং রোলার লিনিয়ার গাইড রেল গ্রহণ করে। এটি মেশিনের স্পষ্টতা আন্দোলন বুঝতে পারে এবং শ্রমিক শ্রম তীব্রতা হ্রাস করতে পারে।
5. VMC1160 প্রধানত জাহাজ নির্মাণ, বয়লার শিল্প, বায়ু শক্তি, বৈদ্যুতিক শক্তি, ইস্পাত গঠন শিল্প ইত্যাদি ব্যবহার করা হয়।
পণ্যের বৈশিষ্ট্য:
1. এক্স অক্ষ: বেস বরাবর Worktable, অনুভূমিক গতি গাইড।
গিয়ার রেডুসার গতি কমাতে, গিয়ার ঘূর্ণন চালানোর পরে X-axis ট্রান্সমিশন সিস্টেম এসি सर्वो মোটর গ্রহণ করে। এটি সঠিকভাবে এক্স-অক্ষ রৈখিক আন্দোলন বুঝতে পারে।
2. Y অক্ষ: বীজ উপর মাথা স্লাইড, গাইড রেল অনুভূমিক গতি।
গিয়ার রেডুসার গতি কমাতে, গিয়ার ঘূর্ণন চালানোর পরে, Y-axis ট্রান্সমিশন সিস্টেম AC servomotor গ্রহণ করে, এটি সঠিকভাবে Y- অক্ষ রৈখিক আন্দোলন বুঝতে পারে
3. Z-axis: স্লাইডের উপরে RAM মেশানো, গাইড রেল উপরে এবং নিচে চলে আসে।
জি-অক্ষ ট্রান্সমিশন সিস্টেম গিয়ার রিডারাসার গতি কমাতে, গিয়ার ঘূর্ণন চালানোর পরে, AC servomotor গ্রহণ করে। এটি Z-axis রৈখিক আন্দোলন সঠিকভাবে বুঝতে পারে।
4. সি অক্ষ (ঐচ্ছিক): হাইড্রোস্ট্যাটিক গাইড বরাবর টার্ন টেবিল, বৃত্তাকার গতি
গিয়ার reducer গতি কমাতে, গিয়ার ঘূর্ণন চালানোর পরে সি-অক্ষ ট্রান্সমিশন সিস্টেম AC servomotor গ্রহণ। হাইড্রোস্ট্যাটিক গাইড উপায় বরাবর, এটি সি-অক্ষ আন্দোলন সঠিকভাবে বুঝতে পারে। সি অক্ষ ডবল মোটর বিরোধী ব্যাকল্যাশ হয়।
উল্লম্ব মেশিন সেন্টার VMC1160 নির্দিষ্টকরণ
মডেল | একক | VMC1160 | ||
ভ্রমণ | এক্স অক্ষ | মিমি | 1100 | |
Y অক্ষ | মিমি | 600 | ||
Z অক্ষ | মিমি | 750 | ||
টাকু এবং টেবিল মধ্যে দূরত্ব | মিমি | 110-860 | ||
কাজ টেবিল | টেবিল আকার | মিমি | 1300 * 650 | |
সর্বোচ্চ। টেবিল লোড | কেজি | 1000 | ||
টি স্লট | পিসি-MM-মিমি | 5-18-122 | ||
পজিশনিং সঠিকতা | এক্স / Y / Z অক্ষ | মিমি | 0,01 / 0,008 / 0,008 | |
পুনরাবৃত্তি পজিশনিং সঠিকতা | এক্স / Y / Z অক্ষ | মিমি | 0,008 / 0,006 / 0,006 | |
টাকু | স্পন্দন ঘূর্ণন গতি | RPM | 8000 | |
টাকু মোমবাতি | BT40 | |||
ব্যাসরেখা | মিমি | Φ150 | ||
Rivet মডেল | BT40 45 ° | |||
দ্রুত ফিড | এক্স / Y / Z অক্ষ | মিঃ / মিনিট | 15/15/18 | |
ফিতা কাটা | এক্স / Y / Z অক্ষ | মিঃ / মিনিট | 8 | |
টুল পত্রিকা | ছাতা টাইপ | আয়তন | সরঞ্জামসমূহ | 20 |
খুব পরিবর্তন সময় (টিটি) | সেক | 6 | ||
সর্বোচ্চ। ব্যাস / দৈর্ঘ্য / সরঞ্জাম ওজন | মিমি | 100/200/8 | ||
সর্বোচ্চ টুল ব্যাস (কোন সরঞ্জাম সংলগ্ন) | মিমি | 180 | ||
আর্ম টাইপ | আয়তন | সরঞ্জামসমূহ | 24 | |
টুল পরিবর্তন সময় (টিটি) | সেকেন্ড | 2.5s | ||
সর্বোচ্চ। ব্যাস / / দৈর্ঘ্য / সরঞ্জাম ওজন | মিমি | 80/200/8 | ||
সর্বোচ্চ টুল ব্যাস (কোন সরঞ্জাম সংলগ্ন) | মিমি | 150 | ||
বৈদ্যুতিক মোট ক্ষমতা | কেভিএ | 20 | ||
মেশিন ওজন | কেজি | 7100 | ||
মাত্রা | মিমি | 3300 * 2800 * 2950 |
স্ট্যান্ডার্ড নিহত:
Fanuc কন্ট্রোলার সিস্টেম
8000Rpm টাকু
সম্পূর্ণ ঘনিষ্ঠ কভার
স্পন্দন এনকোডার অবস্থান সিস্টেম
তিন অক্ষ অভ্যন্তরীণ এনকোডার প্রতিক্রিয়া সিস্টেম
অটো তৈলাক্তকরণ সিস্টেম
বায়ুসংক্রান্ত সিস্টেম
আরএস 232 ইন্টারফেস
অপারেশন ইউনিট
RS232 ইন্টারফেস + কাজ হালকা
টুল এবং টুল বক্স
ঐচ্ছিক জিনিসপত্র:
সিমেস কন্ট্রোলার বা অন্যান্য নিয়ামক সিস্টেম
তেল কুল্যান্ট spindle
তাপ পরিবর্তনকারী
ছাতা টাইপ টুল পত্রিকা
আর্ম টাইপ টুল পত্রিকা
স্ক্রু টাইপ স্বয়ংক্রিয় পরিবাহক
চেইন টাইপ টুল পত্রিকা
4 অক্ষ ঘূর্ণমান টেবিল
রিং স্প্রে spindle
