পণ্যের বিবরণ:
প্রদান:
|
টেবিল আকার: | 1500 * 700mm | ভ্রমণ: | 1300 * 700 * 700mm |
---|---|---|---|
টাকু এবং টেবিল মধ্যে দূরত্ব: | 190-890mm | স্পন্দন মোটর: | 15kw |
টাকু মোমবাতি: | BT50 45 ° | গতি কাজ: | 10 মি / মি |
সর্বোচ্চ বোঝা: | 1000kg | নেট ওজন: | 10300kg |
লক্ষণীয় করা: | ভিএমসি সিএনসি মিলিং মেশিন,সিএনসি ঢালাই মেশিন |

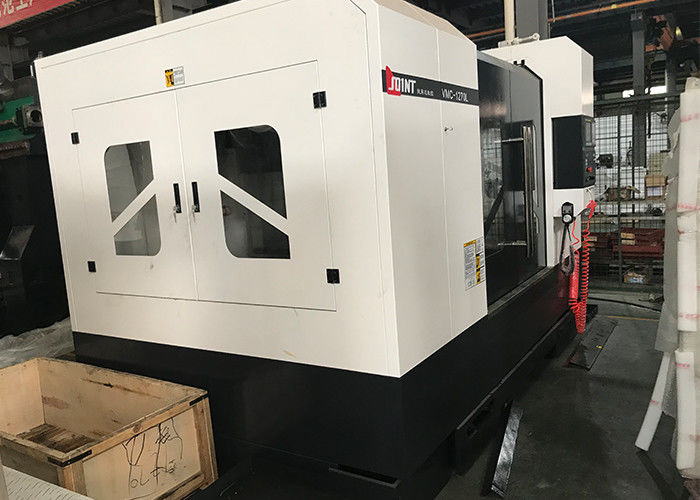

1000 কেজি সর্বোচ্চ লোড 1300 মিমি এক্স এক্সিস ট্র্যাভেল উল্লম্ব যন্ত্র কেন্দ্র VMC1370L
পণ্যের বৈশিষ্ট্য:
1. অবিচ্ছেদ্য কাঠামো সঙ্গে কঠোর বেস গৃহীত।
2. সুপার অডিও quenching মাধ্যমে তৈরি ঢালাই লোহা মেশিন বিছানা সঙ্গে ভাল স্থায়িত্ব।
3. উন্নত গাইড রেল Laminating প্রযুক্তি সঙ্গে ভাল গতিশীল কর্মক্ষমতা।
4. উচ্চ নির্ভুলতা, উচ্চ কঠোরতা স্পিড, উচ্চ গতি।
5. স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম সঙ্গে যথেষ্ট সঠিক তৈলাক্তকরণ।
6. এক্স অক্ষের 1300 মিমি ভ্রমণের দূরত্বের কারণে যন্ত্রের পণ্য বিস্তৃত।
পণ্য সুবিধা:
1. VMC1370L উল্লম্ব যন্ত্র কেন্দ্র x / y অক্ষগুলি লিনিয়ার গাইড পদ্ধতি PMI / হাইবিন ব্র্যান্ড গ্রহণ করে।
2. মেশিন বেস বক্স টাইপ নকশা, বড় স্প্যান স্ট্যান্ড স্ট্যান্ড কলামের সাথে সমন্বয়, এটি একই ধরণের মেশিন টুলের চেয়ে 40% বেশি বিস্তৃত, নকশাটি মেকানিক্স নীতির সাথে সামঞ্জস্যপূর্ণ।
3. C3 গ্রেড উচ্চ নির্ভুলতা বল স্ক্রু এবং প্রি-টান চিকিত্সা বেধ কঠোরতা এবং স্পষ্টতা নিশ্চিত করা।
4. মেশিন টুলস ঢালাই উচ্চ গ্রেড, সুপরিণতি চিকিত্সা সঙ্গে উচ্চ মানের ধূসর ঢালাই লোহা, স্পষ্টতা নিশ্চিত এবং মেশিন টুলের কাজ জীবন প্রসারিত নিশ্চিত।
উল্লম্ব মেশিন সেন্টার VMC1370L নির্দিষ্টকরণ
মডেল | একক | VMC-1370L | ||
ভ্রমণ | এক্স অক্ষ | মিমি | 1300 | |
Y অক্ষ | মিমি | 700 | ||
Z অক্ষ | মিমি | 700 | ||
টাকু এবং টেবিল মধ্যে দূরত্ব | মিমি | 190-890 | ||
কাজ টেবিল | টেবিল আকার | মিমি | 1500 * 700 | |
সর্বোচ্চ। টেবিল লোড | কেজি | 1000 | ||
টি স্লট | পিসি-MM-মিমি | 5-18-135 | ||
পজিশনিং সঠিকতা | এক্স / Y / Z অক্ষ | মিমি | 0,01 / 0,008 / 0,008 | |
পুনরাবৃত্তি পজিশনিং সঠিকতা | এক্স / Y / Z অক্ষ | মিমি | 0,008 / 0,007 / 0,007 | |
টাকু | স্পন্দন ঘূর্ণন গতি | RPM | 8000 | |
টাকু মোমবাতি | BT50 | |||
ব্যাসরেখা | মিমি | Φ155 | ||
Rivet মডেল | BT50 45 ° | |||
দ্রুত ফিড | এক্স / Y / Z অক্ষ | মিঃ / মিনিট | 24/24/18 | |
ফিতা কাটা | এক্স / Y / Z অক্ষ | মিঃ / মিনিট | 10 | |
টুল পত্রিকা | ছাতা টাইপ | আয়তন | সরঞ্জামসমূহ | 20 |
খুব পরিবর্তন সময় (টিটি) | সেক | 6 | ||
সর্বোচ্চ। ব্যাস / দৈর্ঘ্য / সরঞ্জাম ওজন | মিমি | 135/250/15 | ||
সর্বোচ্চ টুল ব্যাস (কোন সরঞ্জাম সংলগ্ন) | মিমি | 185 | ||
আর্ম টাইপ | আয়তন | সরঞ্জামসমূহ | 24 | |
টুল পরিবর্তন সময় (টিটি) | সেকেন্ড | 3.5s | ||
সর্বোচ্চ। ব্যাস / / দৈর্ঘ্য / সরঞ্জাম ওজন | মিমি | 110/250/15 | ||
সর্বোচ্চ টুল ব্যাস (কোন সরঞ্জাম সংলগ্ন) | মিমি | 200 | ||
বৈদ্যুতিক মোট ক্ষমতা | কেভিএ | 35 | ||
মেশিন ওজন | কেজি | 10300 | ||
মাত্রা | মিমি | 3560 * 3300 * 3100 |
স্ট্যান্ডার্ড নিহত:
Fanuc / মিত্সুবিশি কন্ট্রোলার সিস্টেম
সম্পূর্ণ ঘনিষ্ঠ কভার
স্পন্দন এনকোডার অবস্থান সিস্টেম
তিন অক্ষ অভ্যন্তরীণ এনকোডার প্রতিক্রিয়া সিস্টেম
অটো তৈলাক্তকরণ সিস্টেম
বায়ুসংক্রান্ত সিস্টেম
আরএস 232 ইন্টারফেস
অপারেশন ইউনিট
কাজ আলো
টুল এবং টুল বক্স
ঐচ্ছিক জিনিসপত্র:
সিমেস কন্ট্রোলার বা অন্যান্য নিয়ামক সিস্টেম
তেল কুল্যান্ট spindle
ছাতা টাইপ টুল পত্রিকা
আর্ম টাইপ টুল পত্রিকা
স্ক্রু টাইপ স্বয়ংক্রিয় পরিবাহক
চেইন টাইপ টুল পত্রিকা
4 অক্ষ ঘূর্ণমান টেবিল
রিং স্প্রে spindle
